對溶液中氫離子活度有響應，電極電位隨之而變化的電極稱為pH指示電極或pH測量電極。pH指示電極有氫電極、銻電極和玻璃電極等幾種，但zui常用的是玻璃電極。玻璃電極是有玻璃支桿，以及由特殊成份組成的對氫離子敏感的玻璃膜組成。玻璃膜一般呈球泡狀，球泡內充入內參比溶液，插入內參比電極(一般用銀/氯化銀電極)，用電極帽封接引出電線，裝上插口，就成為一支pH指示電極。市場銷售的zui常用的pH指示電極是231玻璃pH電極。單獨一支pH指示電極是無法進行測量的，它必須和參比電極一起才能測量。

參比電極

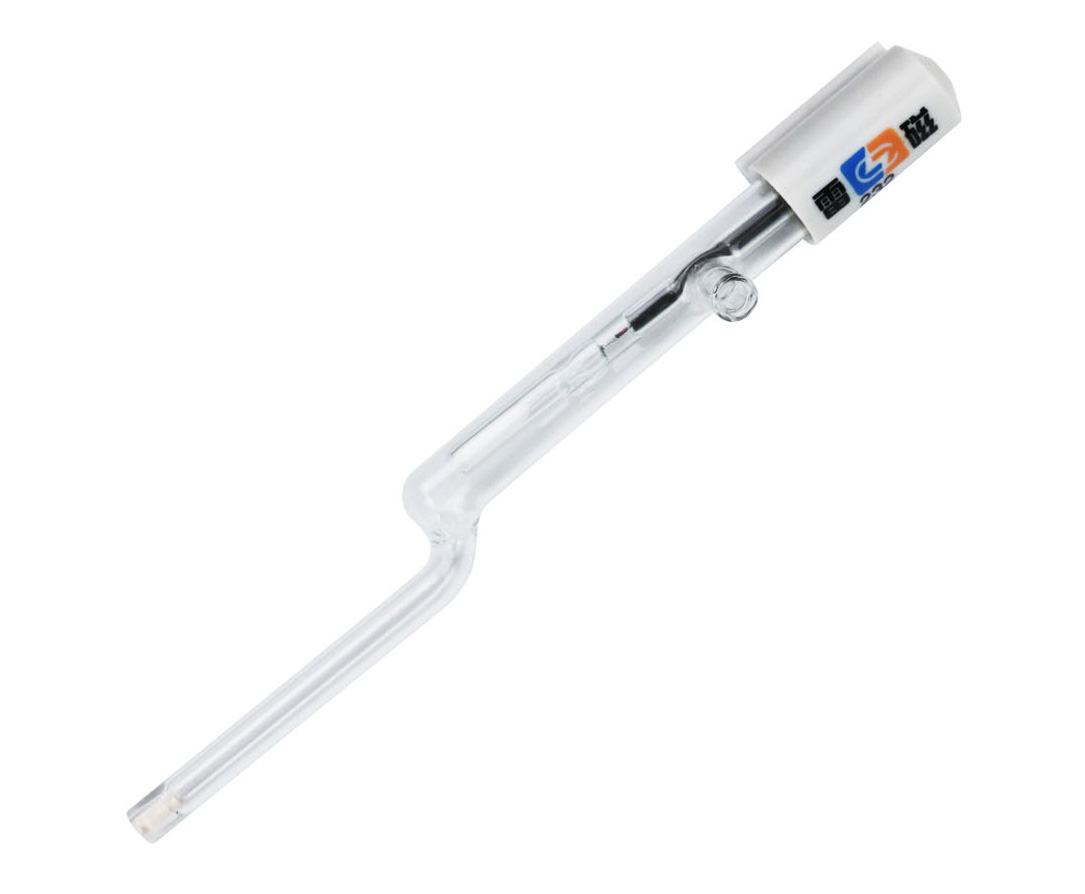

對溶液中氫離子活度無響應，具有已知和恒定的電極電位的電極稱為參比電極。參比電極有硫酸亞汞電極、甘汞電極和銀/氯化銀電極等幾種。zui常用的是甘汞電極和銀/氯化銀電極。參比電極在測量電池中的作用是提供并保持一個固定的參比電勢，因此對參比電極的要求是電勢穩定、重現，溫度系數小，有電流通過時極化電勢小。

pH復合電極

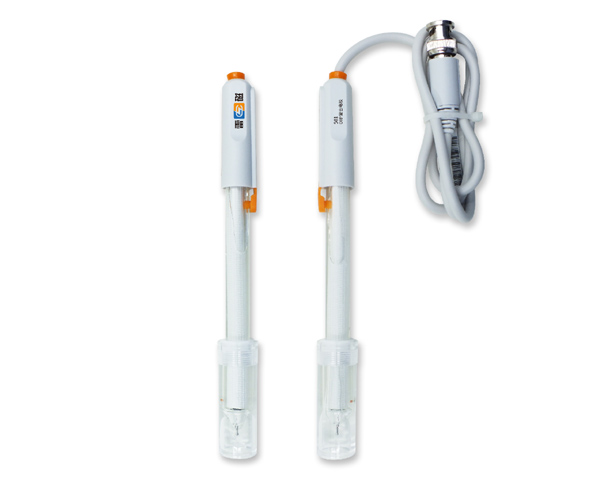

將pH玻璃電極和參比電極組合在一起的電極就稱為pH復合電極。外殼為塑料的就稱為塑殼pH復合電極。外殼為玻璃的就稱為玻璃pH復合電極。復合電極的zui大優點是合二為一，使用方便。pH復合電極的結構主要由電極球泡、玻璃支持桿、內參比電極、內參比溶液、外殼、外參比電極、外參比溶液、液接界、電極帽、電極導線、插口等組成。

⑴電極球泡：它是由具有氫功能的鋰玻璃熔融吹制而成，呈球形，膜厚在0.1～0.2mm左右，電阻值<250兆歐(25℃)。

⑵玻璃支持管：是支持電極球泡的玻璃管體,由電絕緣性?xún)?yōu)良的鉛玻璃制成，其膨脹系數應與電極球泡玻璃一致。

⑶內參比電極：為銀/氯化銀電極，主要作用是引出電極電位，要求其電位穩定，溫度系數小。

⑷內參比溶液：零電位為7pH的內參比溶液，是中性磷酸鹽和KCl的混合溶液，玻璃電極與參比電極構成電池建立零電位的pH值，主要取決于內參比溶液的pH值及氯離子濃度。

⑸電極塑殼：電極塑殼是支持玻璃電極和液接界，盛放外參比溶液的殼體，由聚碳酸酯塑壓成型。

⑹外參比電極：為銀/氯化銀電極，作用是提供與保持一個固定的參比電勢，要求電位穩定，重現性好，溫度系數小。

⑺外參比溶液：為3.3mol/L的KCl凝膠電解質，不易流失，無需添加。

⑻砂芯液接界：液接界是構通外參比溶液和被測溶液的連接部件，要求滲透量穩定。

⑼電極導線：為低噪音金屬屏蔽線，內芯與內參比電極連接，屏蔽層與外參比電極連接。
