高壓滅菌鍋是實驗室常用的一種消毒器具。主要由電源開關、分線器、電源板、主控板、固態繼電器、加熱絲，鍋體組成。

 高壓滅菌鍋工作原理簡述如下：

（1）交流220V電壓進入設備后分為兩路：一路供給直流電源電路；另一路供給加熱電路。

（2）加熱電路由：過熱保護器，加熱絲和固體繼電器（實際上是個開關）組成。

（3）固體繼電器的閉合（加熱狀態）和斷開（停止加熱狀態）是受主控電路控制的。

（4）主控電路根據設備所設置的溫度和各個傳感器的狀態來決定加熱電路是否工作。

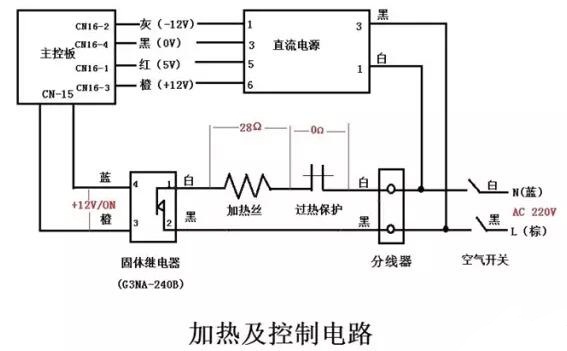

滅菌鍋工作邏輯示意圖如下圖1：

 高壓滅菌鍋種類繁多，構造也是迥異不同，但是基本原理相似，都是包括控制部分和加熱部分。所以當出現不升溫的故障時，檢查順序就是先檢查加熱部分，再檢查控制部分。

 下面結合上面介紹的工作原理，按照順序逐一進行檢查。檢查步驟如下：

（1）儀器設置升溫后首先觀察固體繼電器上面的黃色升溫指示燈點亮否；

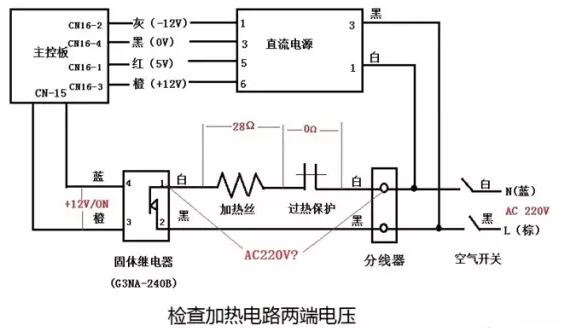

（2）如果在加熱時黃色指示燈點亮而儀器不升溫，則故障可能在加熱系統。這時就要用交流電壓表按照下圖2所示來檢查加熱電路的兩端有無220V交流電壓；

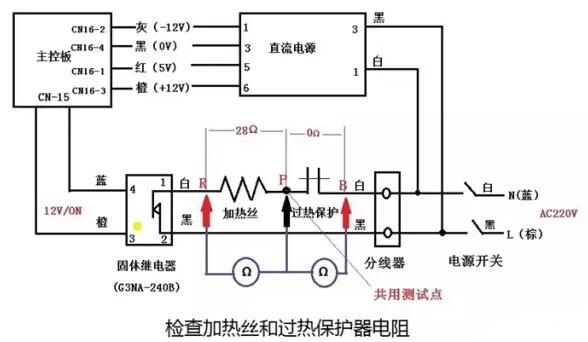

如果加熱電路有電壓，這時候就需要關閉電源，用萬用表的電阻檔，按照圖3所示，分別檢查加熱絲（R，P兩端）和過熱保護器（B,P兩端）的電阻是否為28 歐姆和0 歐姆。一般情況下，最大的原因是加熱絲斷路了，R-P兩端的電阻無限大。

?

（3）如果加熱電路兩端無電壓，則是固體繼電器內部斷路了。不過這種可能性極小。

（4）如果在加熱時黃色指示燈不亮而儀器也不升溫，則故障可能在驅動系統。這時就要用直流電壓表來檢查固體繼電器輸入兩端有無+12V直流驅動電壓。如果固體繼電器輸入端有12V電壓，那則是固體繼電器本身有問題了；反之是沒有驅動電壓所致，那就是主機控板的問題了。

（5）主控電路比較難檢修，因為廠家也沒有提供電路圖；根據經驗，即便提供了電路圖，檢修起來也很困難。但是卻可以檢查提供給主控電路板的直流電壓是否正常；這也可以從這個側面排除主控板是否有問題。查看設備的電源板輸入電壓和輸出電壓，用電壓表檢測。

（6）除此以外，引起高壓鍋不升溫的因素還有幾個壓合微動開關接觸不良的原因，需要仔細鑒別。
